塔机电控系统
样本下载
我公司具有多年塔机电控系统的开发设计经验，给合用户反馈信息及多年现场调试经验开发出成熟的DKT塔式起重机电控系统，并在许多的塔机生产厂家成功配套使用。

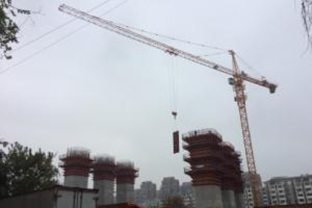

塔式起重机电控在起升部分主要采用多速电机驱动、变频电机驱动、涡流绕线电机驱动等方式；回转部分主要采用绕线电机、力矩电机、变频电机驱动等方式，变幅电机主要采用多速电机、变频电机驱动等方式。
对各种驱动方式采用不同的电控方式进行控制，并按照用户的特殊要求进行生产制造，组合出全变频控制方式、普通继电器接触器控制方式、变频加PLC控制方式等不同的控制方式。
全变频塔机专用电控系统，采用江特自主研发的CV2X系列塔机专用变频器，起升、变幅、回转、行走等各机构均采用变频调速方式，专用变频器内置软件及参数，保证变频器在出厂默认参数条件下就能满足塔式起重机的控制要求，简化了变频器复杂的参数设置及现场调试工作，做到用变频器与用接触器同样简单，普通电工也能完成变频器的使用和维护工作，可供产品系列选择范围大，能满足用户各种场合的需求，适用于国内外各种规格塔式起重机，品牌优秀，产品领先。
全变频塔机电控系统内置“金财保建机租赁收费管理系统”，通过该管理平台用户可以很方便地对塔机各电机及变频器的运行状态进行远程监视控制（如降速、锁机、参数调整、软件升级等操作），达到日常维护管理和远程开关机的目的。

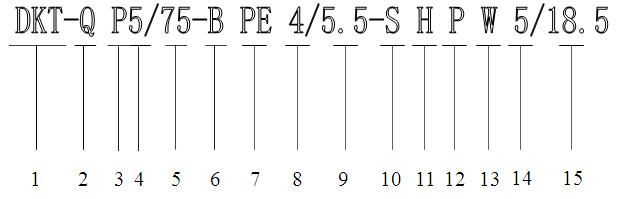

电控系统型号定义：
- 塔机控制系统型号：DKT
- “起升”机构
- 起升电机特征：P变频电机 D多速鼠笼电机 R绕线电机
- 起升机构档位:1.单档 2.双档 3.三档 4.四档 5.五档
- 起升变频器功率：75kW
- “变幅”机构
- 变幅电机特征：P变频电机 （ D多速鼠笼电机 R绕线转子电机）+ E电磁制动器
- 变幅机构档位： 1.单档 2.双档 3.三档 4.四档
- 变幅变频器功率：5.5kW
- 回转机构特征：D单回转 S双回转
- “回转”机构
- 回转电机特征：P变频电机 （D多速鼠笼电机 R绕线转子电动机 L力矩电机）
- 涡流：W带涡流（可选）
- 回转机构档位：1.单档 2.双档 3.三档 4.四档 5.五档
- 回转变频器功率：18.5kW
控制系统特点
- 电控系统电气及文件上符号、代号、标志均符合国标GB4728及塔机设计规范GB/T13752的标准。
- 电控柜内供电电压为380V 50HZ，二次回路工作电压为220V 50HZ，符合国内用电习惯，同时符合我国塔机设计规范供电标准。
- 特殊定制的出口电控柜可满足各国特殊电压频率要求。
- 电控柜内所选用电器元件均为国内外技术性能指标先进的产品，并严格采用铜线圈变压器，输入电压为多抽头选择，适应于国内外电网波动。

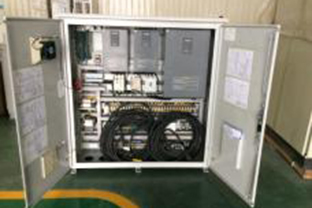

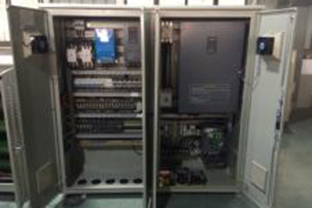

- 控制柜内元器件布置整齐合理，标识清晰，柜内每一根电线都有永久的线号标记。
- 电柜内所用导线采用JBF、JBQ、BVR等型号电线，导线按环境温度为50度标准，满足较大温差环境使用。
- 考虑到塔机露天工作环境条件恶劣。湿热及温差大且搬迁转移工地频繁，柜体设计外壳防护等级达IP44以上，可防尘、防水。
- 柜体及电阻箱体采用市场上优质国标冷轧Q235-A钢板，或根据客户需求选择国标304不锈钢板。
- 采用Q235-A钢板的柜体及箱体采用国内先进的陶化、自动喷塑、柜门自动涂胶工艺，产品美观大方。
- 控制柜及电阻箱内外制作均大量采用标准的304不锈钢螺栓，适用露天场合，满足防锈要求。
- 各电器安全保护：各机构电机过流、过载、短路保护，实现零位联锁保护，接地保护和断错相、欠过压等保护，安装防浪涌元件，防雷击破坏。
- 安全装置设置高度限制、幅度限制、起重量限制、起重力矩限制等。
- 控制柜内安装有卷钢丝绳转换开关，电工仅需接入电源及电机电缆，就可在车间将起升、变幅卷筒钢丝绳卷好。
- 接线简单，参数出厂已经设置好，免调试。
