替代力矩电机的收卷变频应用方案

工艺要求:

1、力矩电机具有较软的机械特性,当设定转矩大于或小于负载转矩时,电机自动加速或减速,甚至在负载力矩的作用下反转,当设定转矩等于负载转矩时,电机保持转速不变。

2、力矩电机输出转矩由控制器设定,适用于恒张力开卷或卷绕控制,被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。

3、普通变频器只能用于交流电机开环调速,电机转矩不可控制,不具有力矩电机的功能。

4、电流型矢量控制变频器,通过矢量控制算法,实现力矩电流闭环控制,能够直接控制普通异步电机的输出转矩,完全替代力矩电机的上述功能,甚至效果更好。

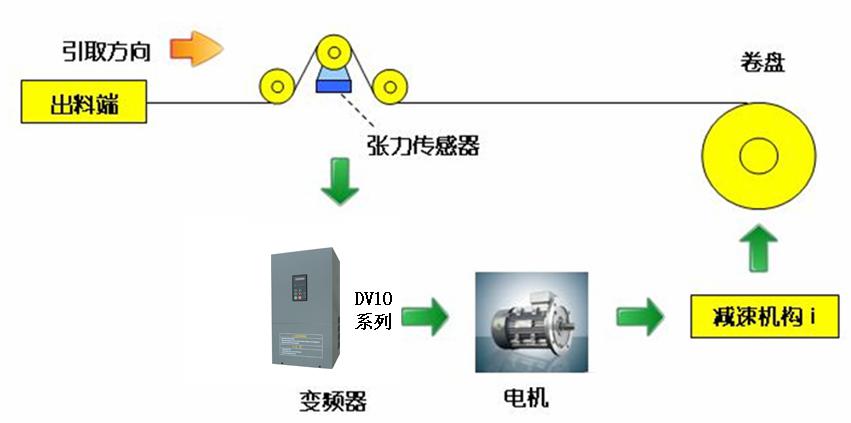

系统配置:

1、1台变频器驱动1台电机。

2、电机为普通三相异步电机即可。

3、变频器选用江特DV10系统通用变频器。

4、变频器18.5kW及以下内置制动单元,根据电机功率配置制动电阻。

系统优点:

1、无须外加张力检测机构和速度反馈编码器,系统结构简单,性价比高,安装、调试非常方便。

2、力矩电机系统因为发热和操作不当容易损坏,采用现有方案对电机保护功能完善,使用和维护方便,系统安全稳定,使用寿命长。

3、转矩控制精度高于力矩电机,特别是在高速运行时,力矩控制效果更好。

4、可设定为自动锥度转矩控制。

5、具有静态摩擦转矩补偿和大惯量加速转矩补偿功能,收卷控制效果更好,操作更简单、灵活。

应用场合:

薄膜印刷机、吹膜收卷机等。
