KYN28A-12型铠装移开式交流金属封闭开关设备
概述
1.1 简述：KYN28A-12型铠装移开式交流金属封闭开关设备，它适用于三相交流50Hz电力系统。用于接受和分配电能并对电路实行控制、保护及监测。本系列产品具有防止带负荷推拉断路器车手、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能，既可配用VS1(ZN63□)-12型真空断路器，又可配用VD4、3AH等国内外各家厂商的真空断路器，实为一种性能优越的配电装置。
1.2 标准：本产品符合GB3906、GB/T 11022、DL/T404、IEC298等标准要求。
使用环境条件
2.1环境温度：上限+40℃，下限-15℃；
2.2海拔高度：不超过1000m；
2.3环境湿度：日平均值≤95%，月平均值≤90%；
2.4地震烈度：不超过8度；
2.5周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
2.6无经常性的剧烈振动场所；
2.7超过GB3906规定的正常条件下使用时，由用户和制造厂协商。

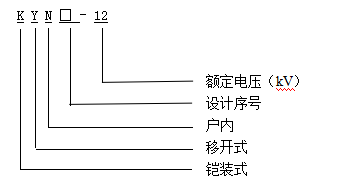

型号及含义
主要技术参数
| 项目 | 单位 | 技术参数 | ||
|---|---|---|---|---|
| 额定电压 | kV | 3.6、7.2、12 | ||
| 额定频率 | Hz | 50 | ||
| 断路器额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||
| 开关设备额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||
| 额定短时耐受电流（4S） | kA | 16、20、25、31.5、40、50 | ||
| 额定峰值耐受电流（峰值） | kA | 40、50、63、80、100、125 | ||
| 额定短路开断电流 | kA | 16、20、25、31.5、40、50 | ||
| 额定短路关合电流（峰值） | kA | 40、50、63、80、100、125 | ||
| 额定绝缘水平 | 1min工频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
| 断口间 | kV | 24、32、48 | ||
| 雷电冲击耐受电压 | 极间、极对地间 | kV | 40、60、75 | |
| 断口间 | kV | 46、70、85 | ||
| 防护等级 外壳为IP4X, 隔室间、断路器室门打开时为IP2X | ||||
结构形式
5.1本开关设备由柜体和中置可抽式部件（即手车）两大部分组成。柜体采用优质敷铝锌钢板经数控机械加工成并经铆接固定，结构坚固耐用。柜体分为母线室、电缆室、手车室、仪表控制室四个单独的隔室。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。
5.2外形尺寸（宽×深×高）：800(1000）×1500（1660）×2300
