YBW型高压低压预装式变电站

YBW型高压低压预装式变电站

概述

1.1 简述:YBW型高压/低压预装式箱式变电站是一种将高压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套变配电设备。 本系列预装式变电站适用于12kV, 额定频率为50Hz的三相交流系统,容量配置在 1250kVA以下的住宅小区、商厦宾馆、大型工地、高厦建筑、工矿企业及临时性的施工场所等。

1.2 标准:本产品符合GB17467《高压/低压预装式变电站》的标准。

使用环境条件

2.1环境温度:上限+40℃下限-25℃;

2.2海拔高度:不超过1000m;

2.3湿度条件:相对湿度日平均值不大于95%,月平均值不大于90%;

2.3垂直倾斜:不超过3度;

2.4地震烈度:不超过8度;

2.5没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所;

2.6户外风速:不超过35m/s。注:特殊使用条件,订货时与我公司协商解决。

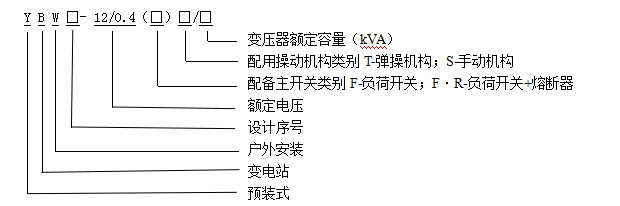

型号及其含义

主要技术参数

项目 单位 高压电器 变压器 低压电器
额定电压 kV 12 10/0.4 0.4
额定电流 A 200~630   100~3000
额定容量 kVA   200~1250
额定短时耐受电流 kA     30/1s
额定峰值耐受电流 kA     63/1s
1min工频电压 kV 对地、相间42
隔离断口48
油浸35/5min
干式28/5min
2.0/2.5
雷电冲击电压(峰值) kV 对地、相间75
隔离断口85
75 7.4
壳体防护等级   IP33D IP33D IP33D
噪音水平 dB   油变≤55 干变≤65

结构形式

5.1本产品分成三个功能隔室,即高压室、变压器室和低压室。顶盖为双层隔热结构,便于通风散热。底座为型钢结构,确保有足够的强度和钢性。箱体材料采用镀锌槽钢、铝合金与阻燃型复合材料制作而成。YBW系列高压/低压预装式变电站,具有成套性强、外形小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,是目前城乡变电站建设和改造的新型成套设备。

5.2外形尺寸(宽×深×高):3320(4320、5320)×2320(2920、3320)×2520(2560、2980)
