GGD型交流低压配电柜
概述
1.1 简述：GGD型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。电气线路方案灵活、组合方便、实用性强、结构新颖等特点。
1.2 标准：本产品符合GB7251.12、IEC60493等标准。
使用环境条件
2.1环境温度: 上限+40℃，下限-5℃，24h内的平均温度不高于+35℃；
2.2海拔高度: 2000m及以下；
2.3相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如：+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响；
2.4设备安装时与垂直面的倾斜度不超过5°；
2.5设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
注：用户有特殊要求时，可与本公司协商解决。

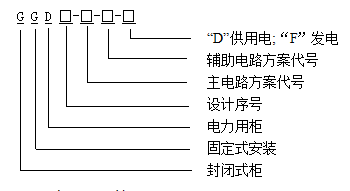

型号及含义
主要技术参数
| 型号 | 额定电压（V） | 额定电流（A） | 额定短时开断电流（kA） | 额定短时耐受电流（Is、kA） | 额定峰值耐受电流（kA） | |
|---|---|---|---|---|---|---|
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600（630） | |||||
| C | 400（630） | |||||
| GGD2 | 380 | A | 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| 防护等级 | IP20~IP40 | |||||
结构特点
5.1本产品柜体采用通用柜的形式，构架用8MF冷弯型铜局部焊接组装而成。零部件按模块原理设计，并有20模的安装孔，通用系数高。在柜体上下两端均有不同数量的散热槽孔，达到散热的目的。柜门用转轴式活动铰链与框架相联，安装、拆卸方便。门的折边处均有一根山型橡塑条，能防止门与柜体直接碰撞，也提高了门的防护等级。柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
5.2外形尺寸（宽×深×高）：600 (800、1000、1200) ×600（800）×2200
