MNS型低压抽出式成套开关设备
概述
1.1简述: MNS型交流低压抽出式开关柜适用于交流50(60)HZ、额定工作电压为380 V（400 V、660 V），额定电流5000A及以下的电力系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通讯中心，来作为发电、输配电、电能转换及电能消耗设备的控制。
1.2标准：本产品符合GB7251.12、IEC60439等标准。
使用环境条件
2.1 环境温度：上限+40℃，下限-5℃，24h内的平均温度不高于+35℃；
2.2 海拔高度：2000m及以下；
2.3相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如：+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响；
2.4设备安装时与垂直面的倾斜度不超过5°；
2.5设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
注：用户有特殊要求时可与本公司协商解决。

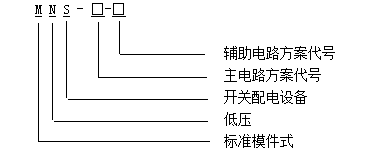

型号及含义
主要技术参数
| 序 号 | 项 目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定绝缘电压 | V | 660、1000 |
| 2 | 额定工作电压 | V | 380、660 |
| 4 | 母线额定电流 | A |
水平母线≤5000A 垂直母线630~1600A |
| 5 | 额定短时耐受电流 | kA | 水平母线50~100 kA |
| 垂直母线15~63 kA | |||
| 6 | 额定耐受峰值电流 | kA | 水平母线105~220 kA |
| 垂直母线30~150 kA | |||
| 7 | 额定频率 | Hz | 50(60) |
| 8 | 防护等级 | IP30、IP40、IP54*（降容情严重，不推荐） |
结构形式
5.1本开关设备的基本框架为C型材组合装配式结构, 框架的全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件，组装成一台完整的开关设备，开关设备内零部件尺寸、隔室尺寸实行模数化（模数单位E=25mm）。开关设备分为：动力配电中心（PC柜）、抽出式电动机控制中心和小电流的动力配电中心（MCC柜）、可移式电动机控制中心和小电流的动力配电中心（MCC柜）。
5.2外形尺寸（宽×深×高）：400 (600、800、1000) ×600（800、1000）×2200
