GCK型低压抽出式成套开关设备
概述
1.1 简述：GCK（L）型交流低压抽出式开关柜适用于额定电压380V，交流三相四线，三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
1.2 标准：本产品符合GB7251.12、IEC60493等标准。
使用环境条件
2.1环境温度: 上限+40℃,下限-5℃,24h内的平均温度不高于+35℃；
2.2海拔高度: 2000m及以下；
2.3相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如：+20℃时为90%），应考虑到由于温度的变化可能会偶然产生凝露的影响；
2.4设备安装时与垂直面的倾斜度不超过5°；
2.5设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
注：用户有特殊要求时可与本公司协商解决。

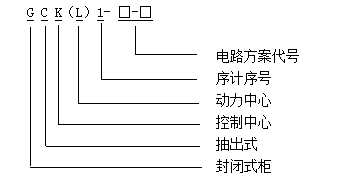

型号及其含义
主要技术参数
| 序 号 | 项 目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定绝缘电压 | V | 660、1000 |
| 2 | 额定工作电压 | V | 380、660 |
| 3 | 辅助电路额定电压 | V | AC220、380；DC110、220 |
| 4 | 额定短时耐受电流 | kA | 50、80kA |
| 5 | 母线额定电流 | A |
水平母线≤3150A 垂直母线630A、1000A、1250A |
| 6 | 额定峰值电流 | kA | 105 kA/0.1s;50 kA/0.1s |
| 7 | 额定频率 | Hz | 50(60)Hz |
| 8 | 防护等级 | IP30、IP40 | |
| 9 | 操作方式 | 就地 远方 自动 | |
| 10 | 功能单元（抽屉分断能力） | kA | 50kA |
结构特点
5.1本开关设备基本柜架为组合装配式结构，采用标准模块设计：结构紧凑，组装灵活，分别可组装成保护、转换、测控、指示等标准单元，可根据需要任意选用组装，组成不同方案的框架结构和抽屉单元。母线系统采用三线四线制、三相五线制，水平母线装于柜顶，N线、PE线既可装于柜顶，也可装于柜下部。
5.2外形尺寸（宽×深×高）：600（800、1000）×800（1000）×2200
