HXGN-12（F·R）型户内金属封闭环网式开关设备
概述
1.1 简述：HXGN-12（F·R）型户内金属封闭环网式开关设备，适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相12kV、50Hz的环网供电单元和终端配电设备，可开断或关合额定负荷电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用，具有完善的“五防”闭锁功能。
1.2 标准：本产品符合国家标准GB3906、GB16926、GB/T11022、IEC265、IEC420等标准的要求。
使用环境条件
2.1环境温度:上限+40℃，下限-15℃；
2.2海拔高度:1000m及以下；
2.3环境湿度:日平均值不大于95%，月平均值不大于90%；
2.4地震烈度:不超过8度；
2.5周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
2.6无经常性的剧烈振动场所。
注：用户有特殊要求时可与本公司协商解决。

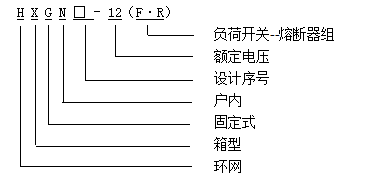

型号及其含义
主要技术参数
| 序号 | 项目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流/负荷开关柜 | A | 630 |
| 3 | 额定电流/组合电器柜 | A | 125 |
| 4 | 额定交接电流(组合电器) | A | 3150 |
| 5 | 额定短路开断电流 | kA | 31.5 |
| 6 | 额定有功负载开断电流 | A | 630 |
| 7 | 额定短时耐受电流 | kA | 20 |
| 8 | 额定峰值耐受电流 | kA | 50 |
| 9 | 1min工频耐压 | kV | 相间\对地42、断口48 |
| 10 | 雷电冲击耐压 | kV | 相间\对地75、断口85 |
| 11 | 防护等级 | IP3X |
结构形式
5.1柜体结构由模数孔E=20mm的8MF型材组装或局部焊接后用螺栓连接组合而成，主要装配FLN36-12、FZN21-12D型负荷开关或FLRN36-12、FZRN21-12D型熔断器组合电器。环网柜可灵活配装CT、PT、避雷器。其柜底装有可拆卸的活动盖板，便于电缆进线。柜内主开关采用伞齿轮传动机构，“五防”联锁完善，该柜可根据用户要求，配置电动机构操作。熔断器组合电器柜，熔管带有撞针，短路情况下，撞针撞击跳闸机构，实现快速断开，能有效地保护电器设备。
5.2外形尺寸（宽×深×高）：800×900×1900 等。
